關于磁翻板液位計，其實已經說過很多次了，但仍然有讀者留言對結構不太了解，網上基本都是全文字的介紹。今天筆者就將磁翻板液位計的一些圖紙與大家分享，讓大家都能更加了解這款出色的液位計產品。

首先，它是利用磁力與浮力來進行工作測量的，那么結構又是怎樣的呢？大家請看圖1側裝型與圖2頂裝型的結構圖及組成部份。

從上面的結構圖可以看出磁翻板液位計都是由哪些部分組成。拿側裝型來說，磁性的浮子在測量筒內跟隨液面上下移動，繼而通過磁力推動著指示器面板上的磁性小翻板轉動，最后使用者可以通過面板上的標尺直接讀出液位數據。頂裝型雖然看似復雜了一點，但其它也使用同樣的原理，只不過浮子與磁性元件的組合替代了側裝型的磁浮子，分體式與一體式的區別。

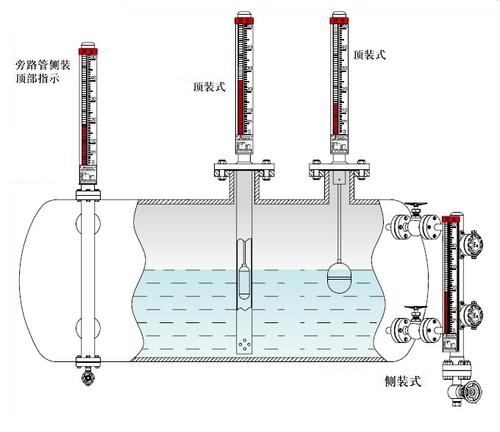

我們再來看一下磁翻板液位計的安裝方式有哪些，請看圖3

多種安裝方式可供選擇，能適應不同的安裝環境，這是磁翻板液位計眾多優點中的一個。當然，正因為安裝方便，目前工業生產過程中，基本都會有它的存在。

最后給大家說說它的參數。

1、量程范圍：300～19000

2、介質密度（g/cm3）：0.51090～2

3、介質粘度： ≤0.0203Pa.S

4、工作溫度℃：-40～350

5、壓力等級（MPa）：≤32

6、測量精度：≤±10

7、安裝方式：側裝式、頂裝式、底裝式

8、防護等級：IP65

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式、底裝式）
